烫画膜涂布机定制化生产方案

联系方式

太仓煜煜塑胶有限公司
官网：www.tcyysj.com
联系电话：0512-53412888
地址：江苏省苏州太仓市双凤镇新湖迎春路

产品型号及定位

本设备为烫画膜涂布生产线，属于定制化胶粘带涂布设备系列。设备定位于热转印材料制造领域，通过集成化涂布、干燥、复合工艺模块，实现烫画膜基材的连续化加工。适配PET薄膜、离型纸等多种基材类型，支持热熔胶、水性胶、溶剂型胶等多类涂布材料的稳定施工。

产品定义与技术原理

烫画膜涂布机是一种集放卷张力控制、精密涂布、多段干燥固化、自动收卷于一体的连续化生产设备。其技术原理基于"张力恒定控制+多工艺涂布头切换+分段温度曲线管理"的复合工艺路径：通过伺服驱动系统实现基材全程恒张力传输，消除拉伸形变；采用刮刀式、网纹辊式、狭缝式等可更换涂布头，匹配不同胶层厚度需求（涂布精度可达±3μm）；配置热风循环烘箱或UV光固化系统，按工艺要求分段设定温度区间（80-180℃可调），确保胶层均匀固化；末端配备自动纠偏收卷装置，保证成品边缘齐整度≤0.5mm。

该设备功能组合涵盖：基材自动放卷与光电纠偏、多段张力闭环控制、涂布头快速更换机构、多温区梯度加热系统、双工位自动接料与切换、成品自动计米收卷等模块，形成从原材料上料到成品下线的全流程自动化解决方案。

应用场景与适配范围

适用行业：热转印材料制造、纺织印花材料生产、广告标识材料加工、服装辅料制造等领域。

基材类型：PET薄膜（12-75μm）、离型纸（60-120g/m^2）、无纺布基材、铝箔复合材料等。

工艺兼容性：

涂布材料：热熔胶（EVA、TPU体系）、水性压敏胶、溶剂型丙烯酸胶、UV固化胶等
加工工艺：单面涂布、双面涂布、多层复合（支持膜+纸+胶三层同步复合）
固化方式：热风对流干燥（适用溶剂型胶水）、UV光固化（适用光敏树脂体系）、红外加热（适用热熔胶快速熔融）

技术优势

纠偏精度提升：采用光电传感器+伺服纠偏执行机构，响应速度≤0.2秒，纠偏精度±0.3mm，相比传统气动纠偏系统精度提升60%，有效解决薄膜类基材高速运行时的横向漂移问题，确保收卷边缘齐整度满足后续分条加工要求。
张力控制稳定性：全线配置5段张力传感器+PID闭环调节系统，张力波动范围控制在±2N以内，相比开环控制方式波动降低75%，消除基材在涂布区、烘干区的拉伸褶皱现象，涂布层厚度均匀性提升至CV值≤3%。
涂布工艺适配性：设备标配刮刀式、网纹辊式、狭缝式三种涂布头快速更换接口，单次更换耗时≤15分钟，支持5-150μm湿膜厚度范围调节，相比单一涂布方式设备，可减少30%的设备投资成本，满足不同胶层厚度产品的柔性切换需求。

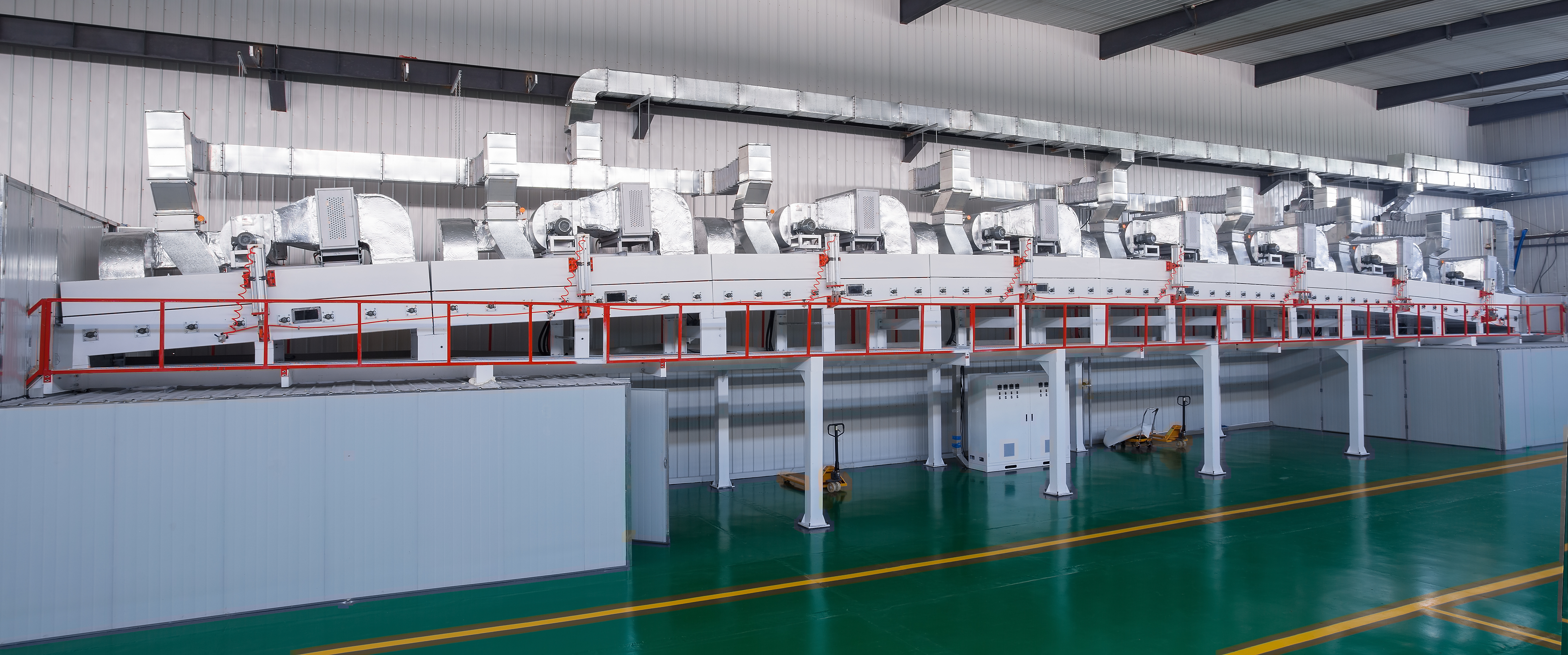

干燥效率优化：烘箱采用贝壳式侧开结构+多段温控设计，单温区控温精度±2℃，热风循环均匀性≥95%，相比传统固定式烘箱，清洗维护时间缩短50%，同时支持溶剂回收装置接口，VOCs回收率可达90%以上，符合环保生产要求。

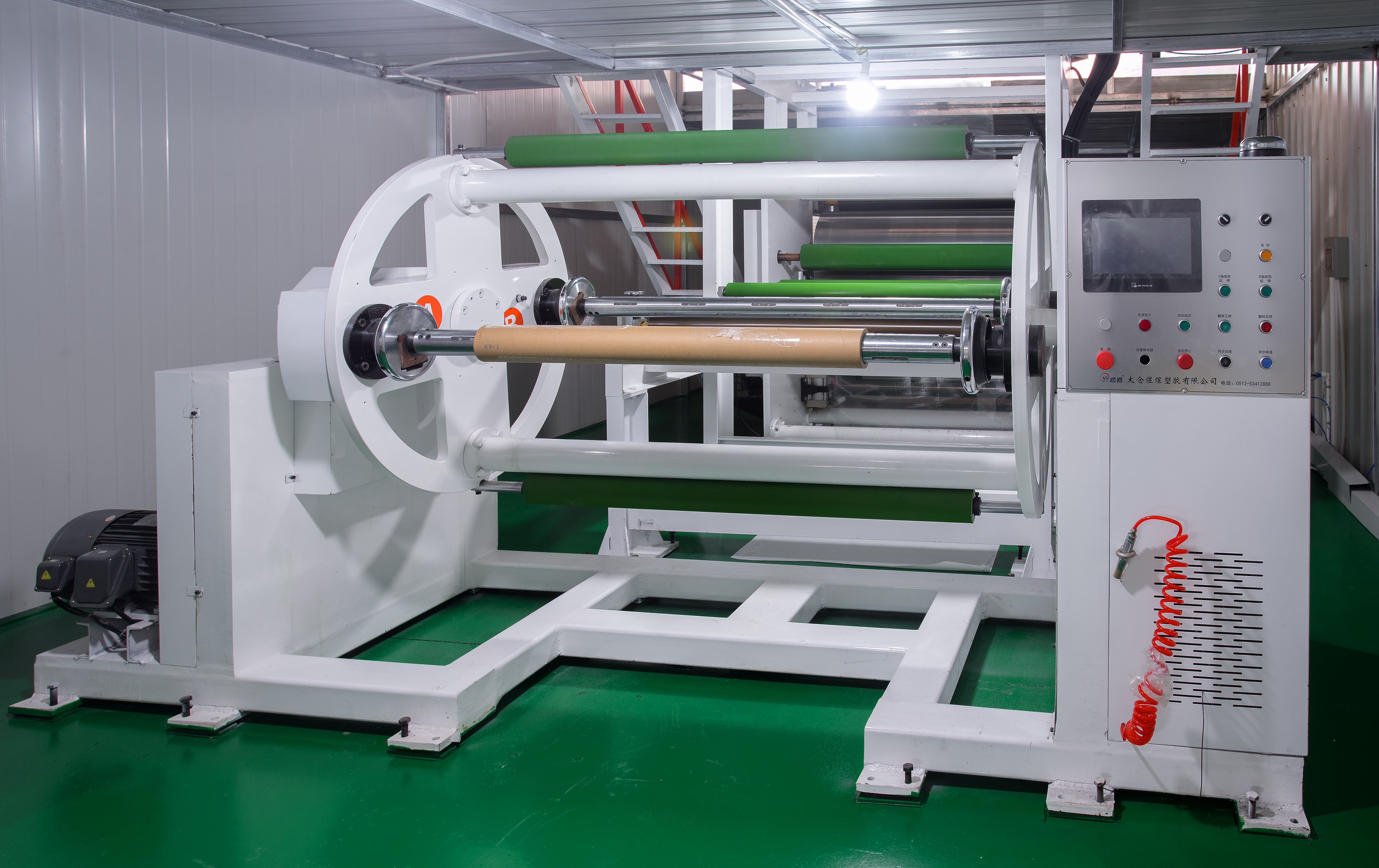

生产连续性保障：配置双工位放卷架+自动接料装置，换卷时间≤3分钟，设备综合运行效率提升至OEE≥85%，相比单工位设备，单班次产能提升20%-30%，降低单位产品人工成本。
控制系统可靠性：采用日本三菱PLC+10寸彩色触摸屏人机界面，集成配方管理、故障诊断、生产数据记录等功能模块，系统MTBF（平均无故障时间）≥5000小时，相比国产控制系统稳定性提升40%，支持远程诊断与程序升级。

使用指南

基材上料与张力设定：将基材卷装至放卷轴，穿过纠偏辊组、张力检测辊至涂布单元。根据基材类型设定初始张力值（PET薄膜建议30-50N，离型纸建议20-40N），通过触摸屏调用对应材料配方，系统自动加载预设张力曲线。技术原理：恒张力控制通过磁粉制动器+张力传感器实时反馈，确保基材在加速、匀速、减速全过程中张力偏差≤±5%。

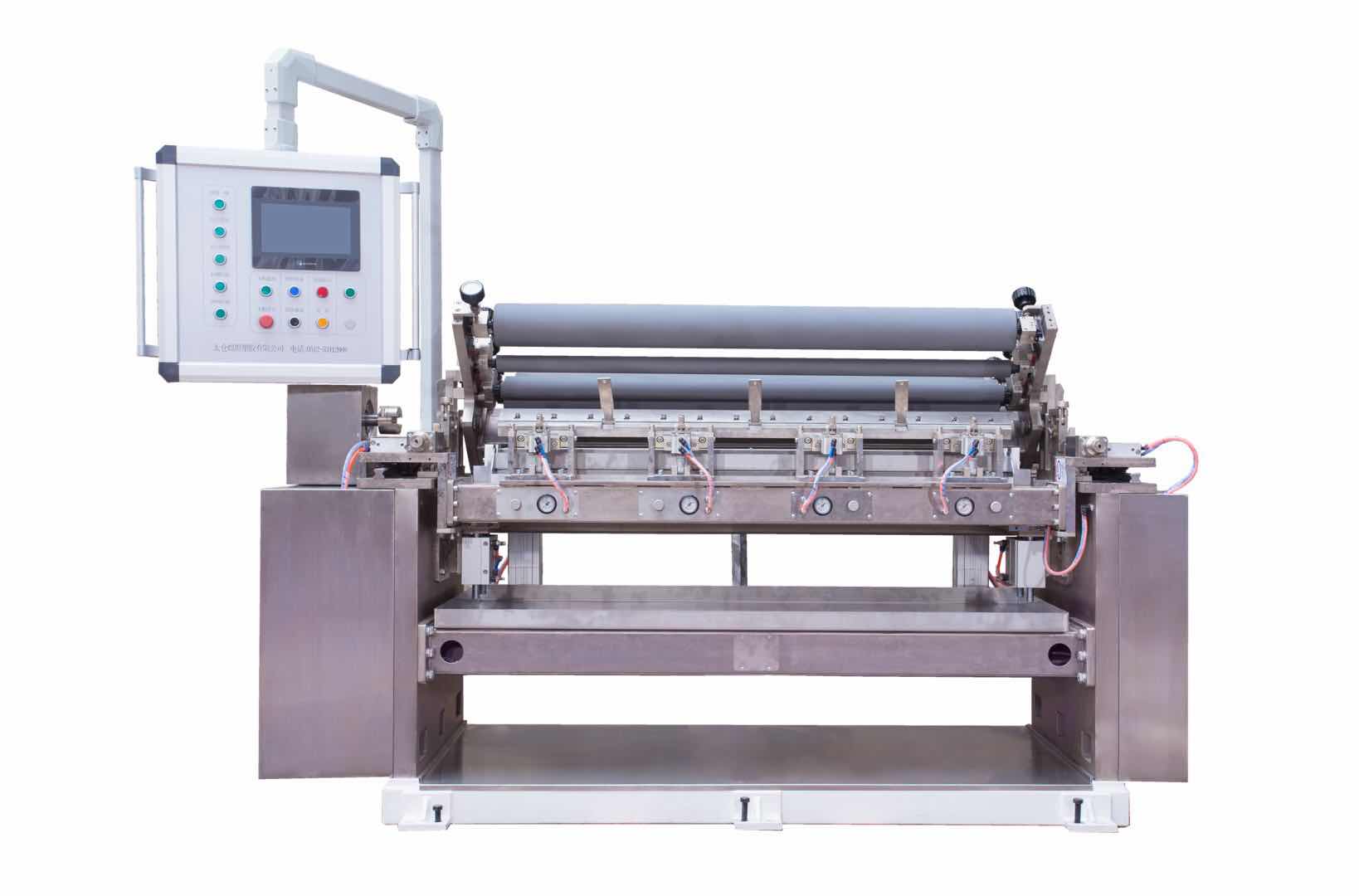

涂布头选型与间隙调整：根据目标涂布量选择涂布头类型（刮刀式适用10-50μm，网纹辊式适用20-80μm，狭缝式适用50-150μm）。通过手轮或伺服电机调节涂布头与基材间隙，初始间隙建议设定为目标湿膜厚度的1.2倍，试运行后根据实际涂布效果微调±10μm。技术原理：涂布间隙直接决定胶液剪切速率与流延厚度，间隙过小易产生刮痕，间隙过大导致涂布量不足。
干燥温度曲线设置：根据胶水类型设定多段温度参数。溶剂型胶水建议采用"低温预热（60-80℃）→中温蒸发（100-120℃）→高温固化（140-160℃）"三段式曲线，单段停留时间根据涂布量计算（参考公式：停留时间=涂布量×溶剂含量/蒸发速率）。UV胶水需关闭热风系统，启用UV灯管（功率建议80-120W/cm），固化速度按光引发剂类型调整（一般10-30m/min）。技术原理：梯度加热避免表面结皮导致内部溶剂残留，分段温控确保胶层由外向内均匀固化。
收卷张力与纠偏校准：设定收卷张力为放卷张力的80%-90%（避免收卷过紧导致成品变形），启动自动纠偏功能，通过光电传感器检测基材边缘位置，系统自动驱动纠偏气缸修正偏移量。建议每生产500米进行一次人工复核，检查收卷端面齐整度，必要时微调纠偏灵敏度参数（默认值±0.5mm触发纠偏动作）。技术原理：收卷张力过大会导致成品卷芯变形或胶层压痕，过小则收卷松散影响后续分条。
生产数据监控与配方存储：设备运行过程中，触摸屏实时显示运行速度、各段张力值、烘箱温度、生产米数等参数。单批次生产完成后，系统自动生成生产报表（包含平均速度、停机次数、废品率等数据）。建议将稳定工艺参数保存为配方文件（可存储50组配方），后续生产同类产品时一键调用，减少调试时间。

注意事项

本设备属于精密涂布加工装备，对安装环境有特定要求：车间温度需控制在18-28℃，相对湿度40%-70%，避免温湿度波动导致基材尺寸变化或胶水粘度异常。设备需安装在水平度≤0.5mm/m的地基上，确保传动辊组同轴度满足精度要求。使用溶剂型胶水时，必须配置防爆电气系统及溶剂回收装置，车间需具备强制通风条件（换气次数≥12次/小时）。设备配置的三菱PLC及伺服系统需定期进行软件备份（建议每季度一次），避免程序丢失影响生产。烘箱内部需每月进行一次清洁维护，去除积聚的胶水残留物，防止交叉污染或引发火灾隐患。

技术参数表

机械结构参数
