在现代工业制造与科学研究中,精确的压力分布测量对于产品质量控制、工艺优化和性能评估至关重要。PressureFilms压力感测纸作为一种革命性的测量工具,以其简单易用、分辨率高、经济环保、可数位化和随意剪裁的独特优势,正在彻底改变传统压力测量的方式。这种厚度仅0.2毫米的压敏纸,能够在各种复杂曲面和极端环境下提供精确到像素级的压力分布数据,为工程师和研究人员提供了前所未有的洞察力。
PressureFilms压力感测纸的工作原理基于创新的微剪切力显色技术。当两层特殊处理的薄膜在压力作用下接触时,会发生精确的分子扩散和色素转移,形成与压力分布对应的可视化图像。结合TOPAQ感压纸数据分析系统,这些压力图像可以转化为全彩色压力图和详尽的统计数据,支持二维和三维可视化分析,放大倍数高达400%而不失真。这种非侵入式的测量方法特别适合那些传统传感器难以触及或无法安装的测量场景。
造纸与包装行业中的精准压力控制
造纸与包装行业对生产过程中的压力分布有着极为严格的要求,细微的压力不均可能导致产品质量下降或生产效率降低。PressureFilms压力感测纸以其超薄弹性和分辨率高的特点,成为优化造纸辊轮、层压工艺和热封装过程的理想工具。在造纸辊轮的应用中,感压纸能够精确显示辊轮的接触压力分布,帮助工程师识别辊轮表面的不平整或偏心问题。通过将感压纸裁切成适当尺寸放置在辊轮与承压面之间,经过一次压合后即可获得完整的压力分布图像。TOPAQ系统生成的彩色压力图可以清晰显示高压区(可能导致纸张过压或起皱)和低压区(可能导致纸张厚度不均),指导技术人员进行辊轮研磨或位置调整,最终实现全幅宽均匀的压力分布。

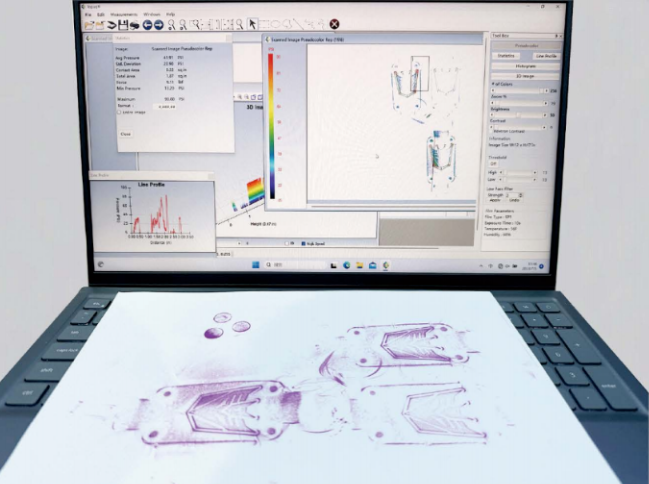

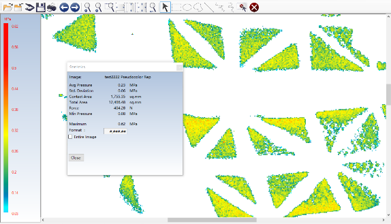

△TOPAQ感压纸数据分析系统
层压工艺是包装行业中的关键工序,涉及多层材料的复合粘接。PressureFilms压力感测纸在层压过程中的应用主要体现在三个方面:一是验证层压设备的压力均匀性,确保整个工作台面压力一致;二是优化层压参数(温度、压力、时间),通过不同参数下的压力分布对比找到最佳工艺窗口;三是检测层压产品的质量一致性,预防脱层或气泡等缺陷。感压纸的经济环保特性使得这些测试可以频繁进行而不会显著增加生产成本,其随意剪裁的特点也适应了不同尺寸层压产品的测试需求。例如,在食品软包装的多层复合过程中,技术人员可以将感压纸剪裁成小样本放置在关键区域,快速验证边缘和中心区域的压合质量差异。
在瓦楞纸板生产中,PressureFilms压力感测纸同样发挥着重要作用。瓦楞辊与压力辊之间的压力分布直接影响瓦楞成型的质量和纸板的边压强度。由于瓦楞辊的齿形结构复杂,传统压力测量手段难以实施。感压纸的超薄特性使其能够完整进入瓦楞齿隙,记录每个接触点的真实压力情况。通过对压力图像的分析,企业可以优化瓦楞辊的齿形设计、调整辊间平行度,甚至预测辊筒的磨损趋势。
汽车工业中的全方位压力优化
汽车制造业对零部件间的接触压力和密封性能有着极为严格的要求,PressureFilms压力感测纸在这一领域的应用涵盖了从钣金加工到发动机装配的多个关键环节。在钣金层压工艺中,多层金属板的压合质量直接影响车体结构的强度和安全性。传统上,工程师只能通过成品破坏性测试来评估层压质量,而PressureFilms压力感测纸提供了实时、直观的压力分布反馈。将感压纸置于待压合的钣金层间,经过压机加工后,显色图像可以清晰显示压力均匀性和是否存在压力不足的区域。TOPAQ系统的三维可视化功能特别适合分析复杂曲面钣金的压合情况,工程师可以从任意角度查看压力分布,识别需要调整的模具区域。

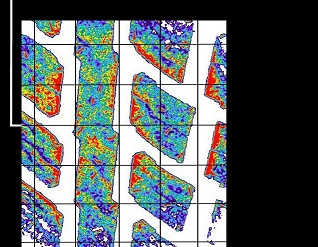

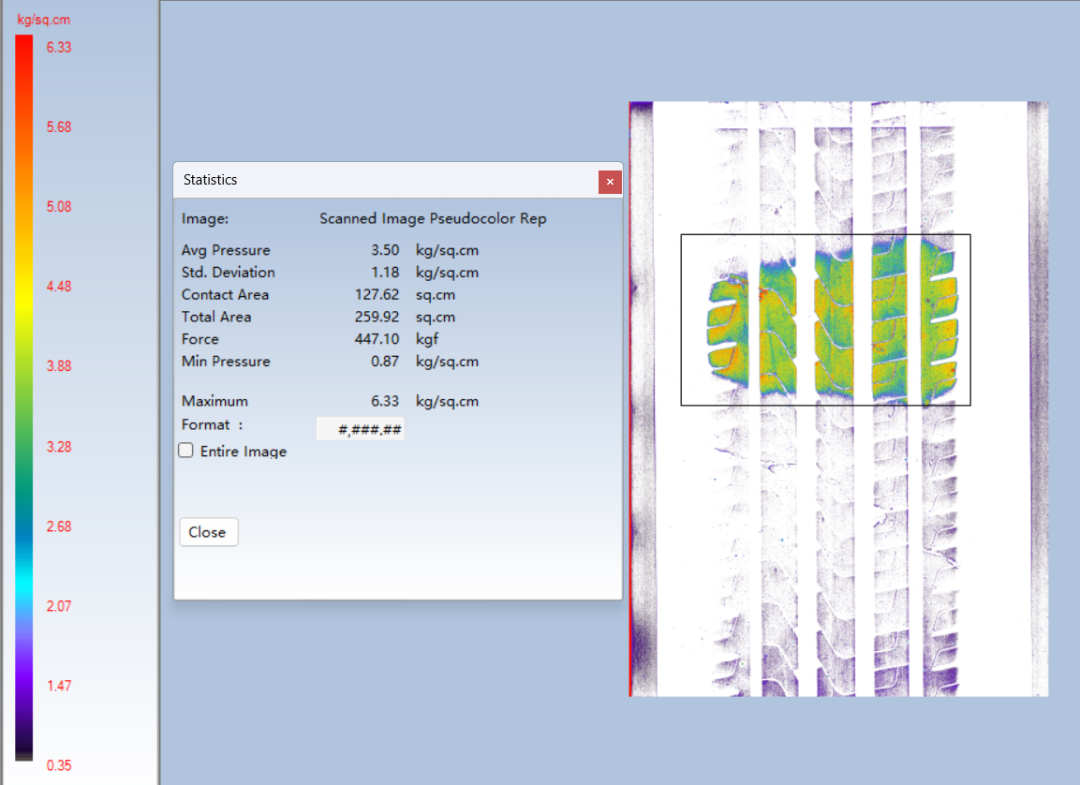

轮胎印痕分析是PressureFilms压力感测纸在汽车工业中的另一重要应用。轮胎与地面的接触压力分布直接影响车辆的操控性、制动性能和燃油效率。传统的轮胎印痕分析多采用大型复杂设备或简单的墨水转印法,前者成本高昂,后者分辨率低且难以量化。PressureFilms感压纸提供了经济高效的高分辨率解决方案,只需将适当尺寸的感压纸固定在测试平台上,让轮胎以特定载荷滚压过即可获得精确的接触压力图像。TOPAQ系统的区块放大功能可以针对胎面花纹的局部区域进行细致分析,评估单个花纹块的接地压力。

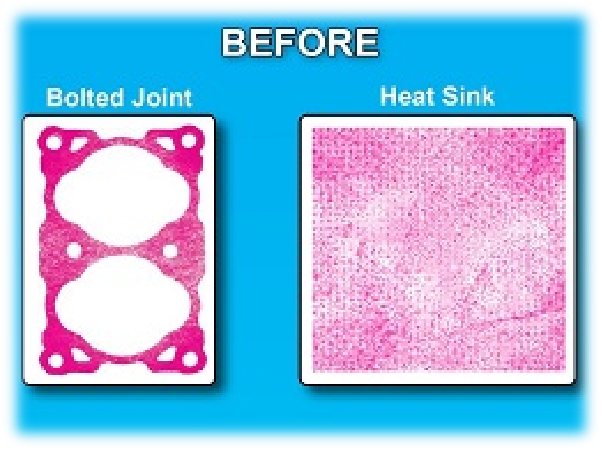

气缸密封性是发动机性能的关键指标,PressureFilms压力感测纸为气缸垫片和缸体接触面的压力测试提供了前所未有的便利性。传统的气缸压力测试需要复杂的传感器布置和大量准备工作,而感压纸只需放置在气缸垫片位置,按照正常装配流程拧紧螺栓即可。拆卸后,气缸周向的压力分布一目了然,高压区(可能造成垫片过早失效)和低压区(可能导致气体泄漏)都能被准确识别,帮助设计人员优化气缸垫片材料和结构。
电子制造业中的精密压力管理

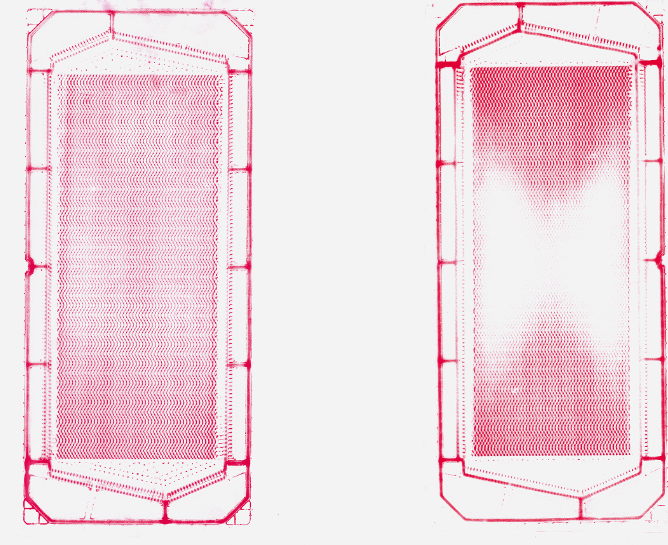

电池制造中的层压工艺对压力控制极为敏感,过高压力可能损伤电芯,过低压力则导致界面接触不良。PressureFilms压力感测纸为电池层压提供了压力监控方案。在电极-隔膜-电极三明治结构中,适当放置感压纸可以记录层压过程中的实际压力分布,帮助识别压辊的不平整或错位问题。感压纸的环保特性特别适合电池生产环境,不会引入污染物质。

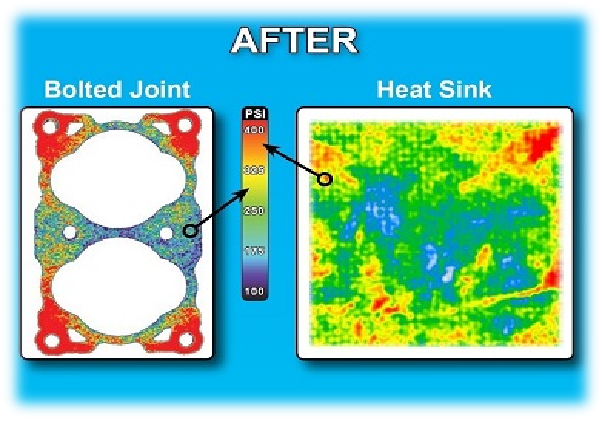

散热片与芯片的接触压力是影响电子设备散热效率的关键因素。PressureFilms压力感测纸以其高分辨率(可达像素级分析)成为散热界面压力优化的理想工具。将微型感压纸片置于芯片与散热器之间,安装后取出分析,可以精确评估导热硅脂的涂布效果和散热器底面的平整度。TOPAQ系统的放大功能特别适用于此类微型接触面的分析,放大400%后仍能保持清晰度,允许工程师对每个"像素"级的压力点进行评估。

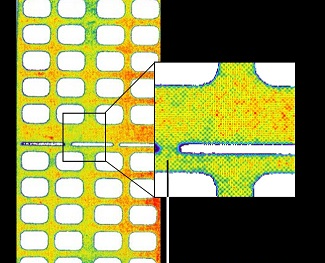

△TOPAQ感压纸数据分析系统放大散热片高压区域
除此之外,LCD面板和晶圆加工领域也会使用到PressureFilms压力感测纸,主要体现在三个方面:一是生产设备的压力校准,确保整个工作台面压力一致;二是工艺参数优化,寻找最佳压力窗口;三是故障分析,识别压力相关的缺陷根源。在LCD面板的偏光片贴合过程中,感压纸可以检测贴合滚轮的压力均匀性,预防气泡和彩虹纹的产生。晶圆抛光过程中,微小的压力不均可能导致厚度差异,感压纸技术可以帮助工程师优化抛光头设计,优化平整度。
航空航天领域的严苛压力测试
航空航天工业对材料性能和制造精度的要求堪称工业界的巅峰,PressureFilms压力感测纸在这一领域的应用体现了其在极端环境下的卓越可靠性。燃料层压是航天器制造中的关键工艺,燃料箱的复合材料层压质量直接影响飞行安全。传统检测方法难以评估大型曲面构件内部的压力分布,而PressureFilms感压纸的超薄特性使其能够完整记录整个层压面的压力情况。TOPAQ系统的三维压力可视化功能特别适合分析复杂曲面的燃料箱结构,工程师可以旋转和缩放模型,从任何角度查看潜在的问题区域。
航空航天器使用的大量高强度螺栓和紧扣件对预紧力有严格要求,过大的预紧力可能导致螺纹损伤,过小则无法保证连接可靠性。PressureFilms压力感测纸为这些关键连接提供了简便的压力分布检测方法。将小型感压纸垫圈安装在螺栓连接处,按照标准程序紧固后即可获得真实的接触压力图像。这种方法特别适合验证不同紧固工具(如扭矩扳手、液压拉伸器)的实际效果,以及评估被连接面的平面度。在火箭发动机的组装中,法兰连接的密封性至关重要,感压纸技术帮助工程师实现了周向均匀的预紧力分布。
飞机舱门和舷窗的密封系统对压力分布极为敏感,PressureFilms压力感测纸为这些关键密封件的设计和验证提供了创新解决方案。在舱门密封条测试中,将感压纸置于密封接触面,模拟不同飞行高度(压力差)条件下的闭合状态,可以获得密封压力的完整分布。
人机工程学的生物力学研究突破
人机工程学和生物力学研究对压力分布的精确测量有着持续增长的需求,PressureFilms压力感测纸在这一领域的应用开启了人体与界面交互研究的新篇章。足底压力分析是感压纸技术最经典的应用之一,为步态分析、足部疾病诊断和鞋类设计提供了科学依据。传统的电子式足底压力测量系统价格昂贵且局限于实验室环境,而PressureFilms感压纸提供了经济便携的替代方案。将感压纸裁剪成适当尺寸放置于地面或鞋垫位置,受试者正常行走或站立即可获得完整的足底压力分布。
△PF压力感测纸应用于鞋底接触面积测试
关节受力分析是PressureFilms压力感测纸在生物力学中的另一重要应用。人工关节置换术后的接触压力分布直接影响植入物的使用寿命和患者舒适度。在手术模拟中,将薄型感压纸置于关节假体之间,可以测量不同运动角度下的接触压力和面积,帮助外科医生选择最佳假体尺寸和定位。在康复医学领域,感压纸还用于评估支具和矫形器的压力分布,确保治疗设备既提供足够支持又不会造成皮肤压迫损伤。
从造纸机械的精密辊轮到航空航天器的关键连接,从电子元件的微观压力分配到人体生物力学的复杂接触分析,PressureFilms压力感测纸展示了惊人的多面性。在难以接触的测量位置、复杂曲面环境、极端工况条件下提供可靠数据;在需要快速反馈的生产线上实现实时质量监控;在研发阶段为设计优化提供可视化依据。
随着智能制造的发展,PressureFilms压力感测纸的应用边界也将不断扩展,可能涵盖医疗植入物评估、智能纺织品开发、机器人触觉传感等新兴领域。无论技术如何演进,PressureFilms的核心价值始终不变:将不可见的压力分布转化为可视化的科学数据,帮助人类更精准地认知和控制物理世界的相互作用。
